在城市污水处理系统中，格栅池是拦截悬浮物、保护水泵和后续处理单元的第一道关口。为了确保格栅机能够根据前后水位差自动、高效地运行，实现对栅渣的精准清理，稳定可靠的液位测量至关重要。

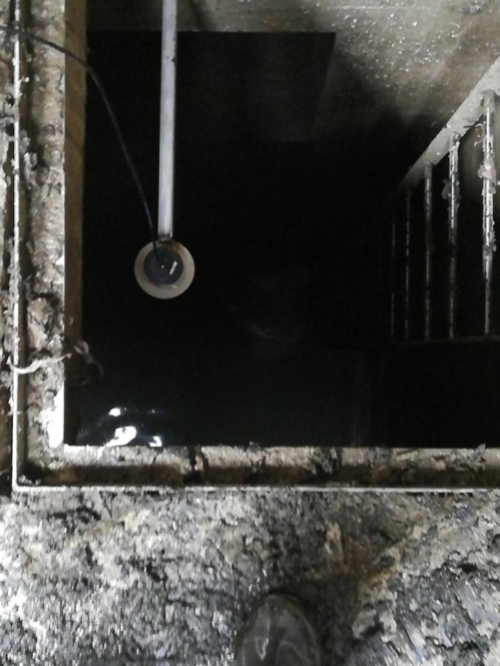

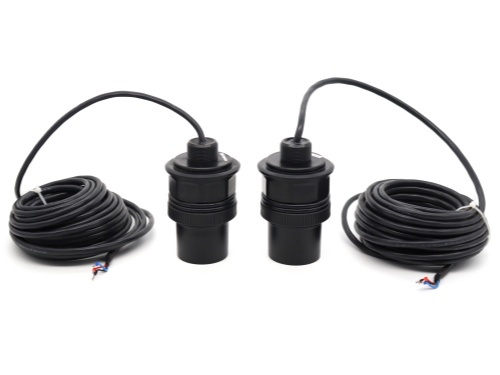

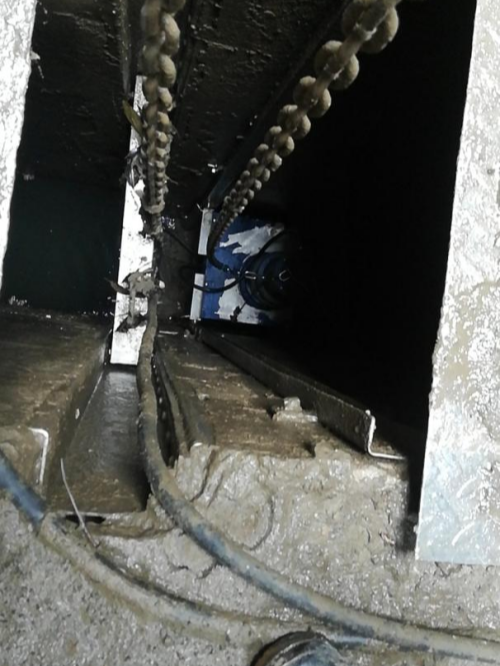

　　针对现场情况，我们多方比对，推荐采用大禹电子超声波液位差计。通过对液位高低的变化来控制格栅。本现场在福建大污水处理厂格栅池应用，解决格栅前后液位高低平衡测量。

　　一适用工况

　　✅ 适合的场景：

　　介质：水、污水、酸碱液、油类等液体表面(需形成有效声学反射面)。

　　环境：敞口容器、明渠、排水泵站、拦污栅前后。

　　测量范围：通常在 0.3~15m 区间(量程越大，盲区越大)。

　　❌ 严禁或极不适用的场景(会直接导致测量失败)：

　　剧烈泡沫：泡沫会吸收声波能量而非反射(如生化池曝气、造纸白水)，读数会跳动或丢波。

　　强蒸汽/水雾：声速在蒸汽中变化剧烈，且水雾会衰减信号(如高温染色机、蒸汽伴热罐)。

　　粉尘/颗粒物：声波会被粉尘散射(如水泥仓、煤粉仓)。

　　液面剧烈波动/有漩涡：反射面倾斜，回波偏离探头(需加装静井或导波管)。

　　介质温度剧烈变化：超过±5℃/分钟的变化会导致声速补偿滞后，产生额外误差

　　二、核心注意事项(维护避坑指南)

　　温度补偿：虽然仪表自带温度探头，但若探头被阳光直射或安装在热源上方，测得的温度与声波路径实际温度不符，会造成系统误差。建议对探头进行遮阳隔热。

　　盲区：仪表显示的“最高液位”绝对不能进入盲区(通常距探头前端 0.3~0.5m)，一旦进入，仪表会输出错误电流或保持末次值。

　　干扰回波：容器内的横梁、加强筋、爬梯会产生虚假回波。现场需用HART手操器或软件做“回波曲线抑制”(即学习功能)来屏蔽固定障碍物。

　　结露与结垢：探头表面若有水珠或污泥，声波耦合效率会大幅下降。冬季需防结冰，夏季需防止冷凝水滴落遮挡探头(安装时可加装防滴溅护罩)。

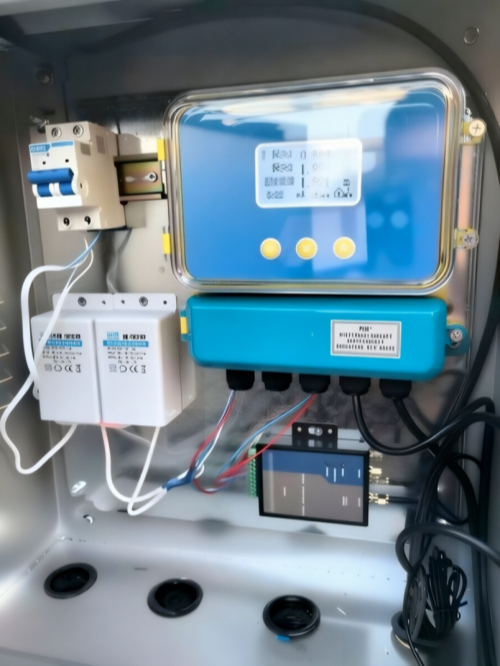

　　接线要求：两线制供电需计算线缆压降(保证终端电压≥17VDC);四线制需注意避免与变频器动力线同管敷设，否则会因电磁干扰导致跳数。

　　三、安装硬性要求(直接影响精度)

　　安装环节占现场故障原因的 70% 以上，请重点对照这四条：

　　垂直度：探头发射面必须水平安装，与液面呈 90° 垂直。哪怕倾斜 2°，回波强度就会衰减 50% 以上。

　　避开障碍物：探头发射的声波是锥形波(半角约 7°~15°)。安装时，探头距罐壁或障碍物的水平距离 ≥ 0.5m，且锥角范围内(可计算：障碍物高度 = 距离×tan15°)绝对不能有凸起物。

　　安装位置：严禁安装在进料口正上方(液面扰动大)或泵的吸入口正上方(产生漩涡)。理想位置是容器直径的 1/3 至 1/2 处，且远离剧烈搅拌器。

　　管路安装(分体式)：探头与主机之间的同轴电缆长度有严格要求(通常推荐 ≤50m，且需使用专用低电容电缆)。如果超长，必须加装防雷/信号放大器，不可随意剪断延长普通屏蔽线。

　　特别提醒

　　如果你测量的是明渠流量，上下游的液位差通常很小(比如几厘米)，此时绝对误差会被放大。强烈建议：

　　不要直接用两路单独表头的差值计算，而要用“一体化双通道液位差计”，它能同步采样消除液面波动的时间差，且必须加装静水井(让探头测量静止水面)，否则积分流量误差会超过 ±5%。
