告别单向盲区|大禹电子柱形五波束水下避障传感器，实现水下多维感知

　　单波束还是多波束?水下避障传感器到底怎么选

　　在水下机器人(ROV)和无人船(USV)的作业中，避障是保障设备安全的核心环节。

　　很多工程师在进行初步方案设计时，会优先考虑单波束传感器。它指向性强、数据处理简单，在设备姿态稳定、仅需防范正前方碰撞的平稳工况下，是非常高效的方案。

　　但水下环境往往不是平面的。一旦设备发生姿态倾斜，或者侧向出现障碍物，单点探测就会立刻产生盲区。此时，就需要多波束来实现三维空间感知。

　　什么样的工况，单波束搞不定?

　　当设备进入以下三类复杂工况时，单波束的局限性就会暴露：

　　设备姿态易变的三维作业： 以ROV为例，在进行机械臂抓取、贴壁检测时，机身往往会发生倾斜或侧翻。此时，原本朝向正前方的单波束，会随着机身倾斜指向海底或水面，导致真正的前方和侧方出现巨大盲区，或者测量距离明显错误。

　　宽体设备的侧向防撞： 无人船(USV)船体较宽，如果在狭窄航道或有渔网、暗礁的水域航行，单波束只能测量出船头方向的障碍物，船体侧面测量不到很容易发生剐蹭。

　　浑浊水域的管线巡检： 在能见度极低的水下沿管道作业时，不仅需要知道前方是否有阻挡，还需要感知侧下方是否有淤积或突起异物。

　　在这些“眼观六路”的刚需场景下，如果为了覆盖视野而强行布设多个单波束传感器，会导致线缆复杂、体积庞大，且多探头之间的数据同步也是个大问题。

　　针对这类三维空间的多角度探测需求，多波束传感器成为了更合适的解法。

　　五波束一体化结构，实现多方向避障感知

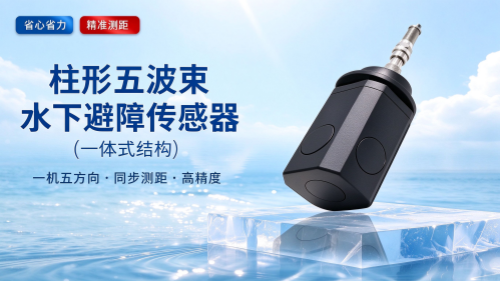

　　大禹电子研发的柱形五波束水下避障传感器(一体式结构)，正是为了填补单波束在复杂空间探测中的盲区。

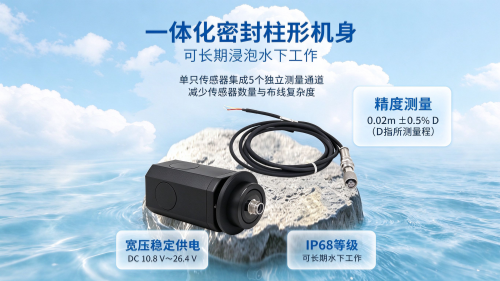

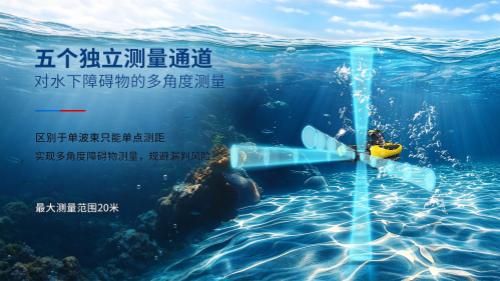

　　它将5个独立的超声波测量通道，高度集成在了一个Φ60 mm × H100 mm的柱形机壳内。设备在工作时，5通道分时轮循探测，在1-2秒内获取5个方向的距离数据，实现对水下障碍物的多角度扫描。

　　这款产品的核心优势在于：

　　多维空间感知： 5通道分时轮循测量，不仅能测前方，还能覆盖侧向。即使ROV机身发生倾斜，也能有效减少探测盲区，保障侧向和前方的视野覆盖。

　　一体式紧凑设计： 将多探头集成于一根柱形机身，大幅缩小了安装体积，直接固定在无人船底部或机器人机身上，不占空间，走线更简单。

　　中远量程，留足反应时间： 20米测量范围(实际量程受水质浑浊度影响)，盲区仅0.30米，满足中大型水域的提前预警需求。

　　高防护与标准化集成： IP68防护等级结合航插防水连接，可长期水下工作;标配RS-485(ModBus RTU)接口，直接对接上位机或控制系统。

　　应用场景

　　多波束传感器主要应用于对空间感知要求较高的复杂工况：

　　水下机器人(ROV/AUV)多方向避障： 应对水下作业时设备姿态的俯仰与侧倾变化，防止机械臂或机身碰撞水下构筑物。

　　水下无人船(USV)避障与测距： 适用于较宽船体的防撞预警，覆盖航道内的渔网、暗礁及侧面障碍物。

　　水下管道、电缆巡检： 在能见度低的浑浊水域，感知管线前方及侧方的异物与淤积情况。

　　港口、大坝等水下构筑物检测： 在贴近坝体或桩基作业时，保持安全距离。

　　水产养殖网箱巡检： 避免水下清理设备作业时撞破网箱或围栏。

　　水下作业平台安全预警： 为各类水下施工平台提供周边防碰撞监测。

　　选型建议

　　选型需结合实际工况而定：

　　工况简单、仅需正向测距的平台： 推荐选用单波束方案，性价比更高。

　　空间复杂、需多角度防撞的平台： 推荐选用五波束方案，空间感知更全面。

　　大禹电子深耕工业超声测量领域18年，单波束与多波束水下避障产品均有成熟应用。您可将设备参数与作业环境反馈给技术工程师，获取针对性的选型建议。
