KDYW-88K-200G成孔质量检测仪换能器
名称：成孔质量检测仪换能器
型号：KDYW-88K-200G
最小阻抗：220Ω±20％
工作温度：-40～+80℃
频率：中心频率：90KHz±5% 带宽（-3dB）:±20%
工作电压：峰值电压＜2400Vpp
适用于：成孔质量检测仪换能器、桩基检测换能器
全国热线
0591-28082552
产品详情
一、换能器的主要技术指标

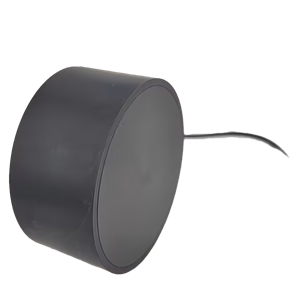

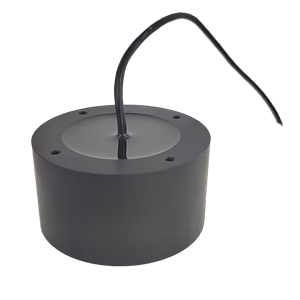

项目 | 技术指标 | 实物图片 |
名称 | 88KHz普通型换能器 |
|
型号 | KDYW-88K-200G | |
频率 | 中心频率：90KHz±5% 带宽（-3dB）:±20% | |
最小阻抗 | 220Ω±20％ | |
电容量 | 1900pF±20％ @1KHz | |
灵敏度 | 空载驱动电压：500Vpp，距离0.6m，回波幅度10V | |
工作电压 | 峰值电压＜2400Vpp | |
工作温度 | -40～+80℃ | |
压力 | ≤10公斤或者1MPa | |
角度 | (波束宽度)半功率角@-3dB：20°±10%；锐度角：48°±10%； | |
外壳材质 | ABS+PI | |
用途 | 桩基检测换能器 | |
安装尺寸 | 详见产品结构图 | |
防护等级 | IP68 | |
重量 | 240g±5％（线长：2m） | |
接线说明 | 红：换能器＋，白：换能器－，黑：屏蔽线（不带温度传感器） | |

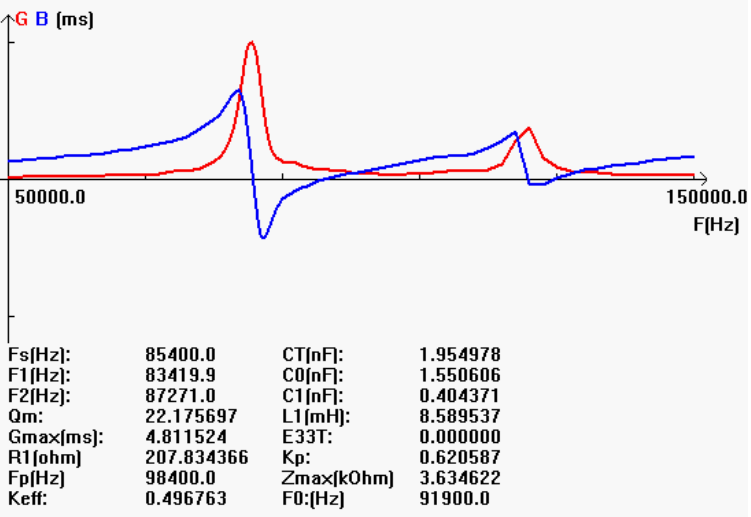

二、换能器的导纳曲线图

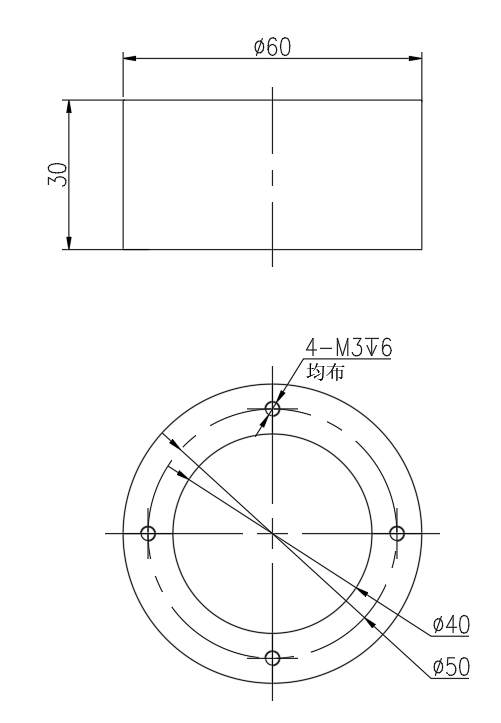

三、换能器产品结构图
