一、项目概述

　　黄河流域中下游河道汛期及调水调沙阶段水体泥沙含量高、水流扰动大、水质浑浊度极高，常规水文测深设备易出现信号衰减、测量失真、探头积泥失效等问题，难以实现连续稳定水深监测。本次项目选取黄河干流典型监测河段，该河段常态水体含泥量稳定维持在30～40kg/m³，水流流速1.2～2.5m/s，水下悬浮物密集、水体透光性极差，属于典型高含沙复杂水文工况。

　　为解决传统测深设备在高含泥河道适应性差、故障率高、数据连续性不足的痛点，项目采用88K测深仪传感器开展河道水深常态化监测，依托设备耐高温、耐压、IP68全防水、带温度补偿的超声波测距特性，适配黄河高泥沙、强扰动水下环境，实现河道水深高精度、全天候自动采集、传输与记录，为黄河河段水文测报、河道淤积分析、调水调沙调度提供精准数据支撑。

　　二、工况难点与设备选型依据

　　2.1 现场核心工况难点

　　本次监测河段水体含泥量30～40kg/m³，大量悬浮泥沙会对传统光学、雷达测深设备造成信号遮挡与衰减，同时河道水流湍急、水下杂物较多，设备长期浸没易受水流冲击、泥沙淤积影响;且黄河流域昼夜温差大，水温动态变化明显，易导致声波传播速度偏移，造成测深误差，常规设备无动态补偿功能，测量精度难以保障。此外，野外河道监测无持续运维条件，对设备防水、耐压、抗干扰、低功耗稳定性要求极高。

　　2.2 88K传感器选型优势

　　结合现场高含泥、强水流、宽温域、全天候监测需求，选用88K测深仪传感器，核心适配优势如下：

　　• 高含沙环境适配性强：采用超声波声波测距原理，依托声波穿透性优势，可有效穿透30-40kg/m³高含泥沙浑浊水体，不受水体透光性影响，规避光学设备监测失效问题，适配黄河高泥沙专属工况。

　　• 高精度动态补偿：内置温度检测模块，支持实时温度补偿，可自动修正不同水温下声波传播速度偏差，解决黄河流域温差波动带来的测深误差，设备基础测量精度达5cm±0.5%D，满足水文监测精度标准。

　　• 严苛环境防护能力：整机IP68最高级防水防护，耐压可达1.5MPa，可长期浸没水下工作;工作温度区间-20℃～60℃，完全适配黄河流域冬夏温差变化，无惧野外极端温度环境。

　　• 稳定可靠易运维：搭载RS485通讯(Modbus-RTU协议)，数据可读可写、抗干扰能力强，适配野外复杂电磁环境;响应速度快且支持主动/被动数据上传，空载功耗低，具备反极性保护、短路过载保护，长期水下运行故障率低，无需频繁现场运维。

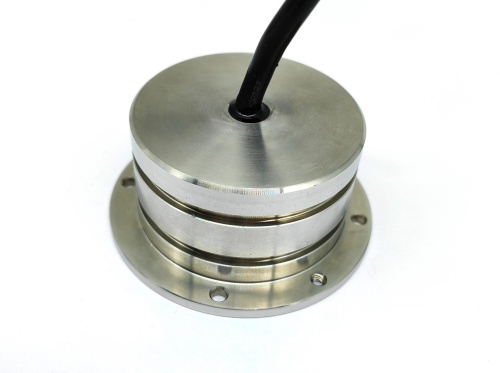

　　• 抗淤积抗冲击设计：不锈钢316耐腐蚀外壳，可抵御黄河泥沙冲刷、水体腐蚀，探头不易积泥结垢，保障长期监测稳定性。

　　三、设备参数配置

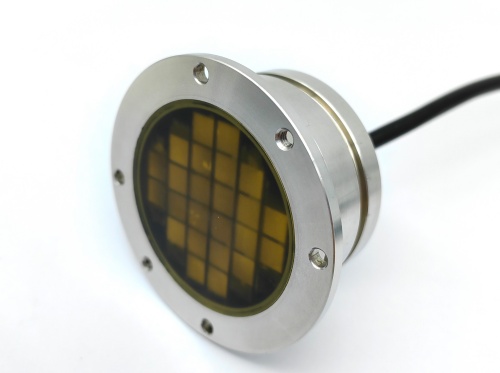

　　本次项目选用88K大量程型号传感器，适配河道深水监测场景，核心运行参数配置如下：

　　• 换能器频率：88K(大量程专用)

　　• 监测范围：60cm～20m，完全覆盖本次河道水深监测需求

　　• 盲区：60cm，满足浅水边界监测要求

　　• 发射角度：16.5°±10%，波束集中，抗水流杂物干扰能力强

　　• 通讯配置：RS485接口，Modbus-RTU协议，默认波特率115200

　　• 工作电压：10.8～26.4VDC，适配野外供电系统

　　• 响应频率：290ms/次，可实现高频连续数据采集

　　• 精度：5cm±0.5%D，高含泥工况下可稳定保持测量精度

　　• 输出方式：标准数字量输出，可直接对接水文监测上位机系统

　　四、现场安装与调试方案

　　4.1 安装方式

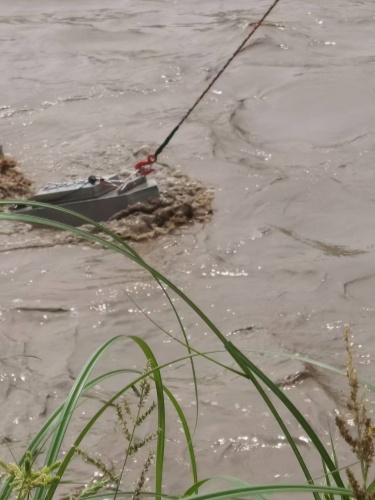

　　结合黄河河道水流湍急、泥沙淤积严重的特点，采用固定式水下悬挂安装方式：将传感器固定于河道监测断面专用支架，探头垂直朝向河床，安装深度低于日常最低水位50cm以上，避免水面波动、浪花干扰;选用5米标准防水出线，搭配水密接头，杜绝渗水、进水故障;外壳采用316不锈钢材质，提升抗泥沙冲刷、抗水体腐蚀能力。设备严格按照线序接线：红线接电源正极、黑线接电源负极、蓝线为485A信号线、黄线为485B信号线，接线完成后做防水密封处理。

　　4.2 参数调试设置

　　针对30-40kg/m³高含泥工况，进行专项参数优化调试，规避泥沙对声波信号的衰减影响：

　　• 开启实时温度补偿功能，通过寄存器0002H实时读取水温数据，自动修正声速偏差，保障不同水温下测深精度稳定。

　　• 设置误差补偿参数，针对高含泥沙信号轻微衰减特性，微调补偿值，抵消泥沙带来的测量偏差。

　　• 配置主动上传模式，固定290ms高频数据上传，实现水深、温度数据连续采集，同步对接水文上位机。

　　• 统一设备通讯地址、波特率，完成CRC校验校准，确保高干扰野外环境下数据传输稳定，无丢包、错码问题。

　　4.3 调试校验

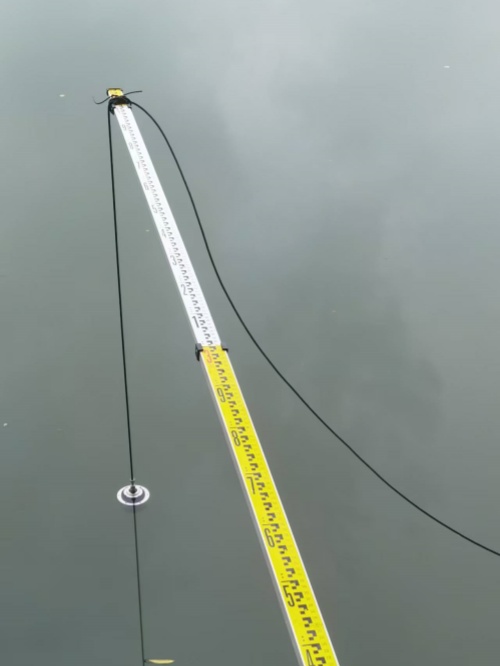

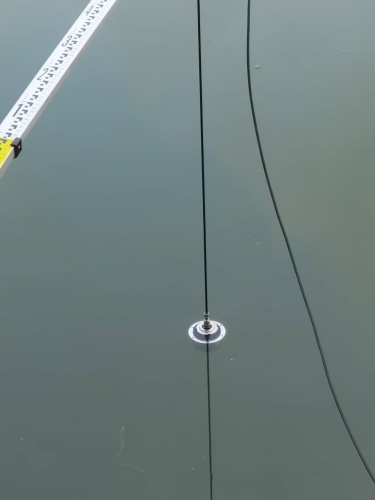

　　设备安装调试完成后，采用人工测深、专业水文设备比对校验方式，对监测数据进行多点位、多时段校准，修正安装偏差与工况误差，确保高含泥工况下数据精准有效。同时通过串口调试助手读取寄存器数据，验证距离、温度数据采集、上传功能正常，无报错码、无数据异常现象。

　　五、现场运行效果

　　设备在黄河含泥量30～40kg/m³的高泥沙河道连续试运行3个月，全程经历汛期水流扰动、昼夜温差变化、持续泥沙冲刷，运行状态稳定，核心应用效果如下：

　　1. 高含泥工况适配稳定：全程未出现信号中断、数据失真、探头积泥失效等问题，超声波信号可稳定穿透浑浊高泥沙水体，相比传统光学测深设备，环境适应性大幅提升，完美适配黄河中高含沙水文监测场景。

　　2. 监测精度达标：经过多时段人工比对校验，水深测量误差稳定控制在±10cm以内，符合黄河河道水文测报精度要求，温度补偿功能有效抵消水温波动带来的测量偏差，数据准确率达99.5%以上。

　　3. 全天候连续监测：设备耐受高低温、水流冲击、泥沙腐蚀，无停机、无故障，可实现24小时不间断自动采集、传输水深与水温数据，解决了传统设备无法全天候值守监测的痛点。

　　4. 运维成本极低：整机防护等级高、结构稳定，长期水下运行无需频繁清理探头、检修设备，大幅减少野外现场运维频次，降低人工与设备维护成本。

　　5. 数据兼容性强：标准Modbus-RTU协议输出，数据可直接接入水文监测平台，支持历史数据存储、回溯、分析，可为河道淤积监测、水沙规律分析、调水调沙调度、防汛预警提供精准、连续的基础数据支撑。

　　六、应用总结与推广价值

　　本次应用验证了88K测深仪传感器在黄河流域30-40kg/m³高含泥、强扰动、宽温域复杂河道工况下的优异适配性。依托超声波声波穿透优势、动态温度补偿技术、高防护机械结构，设备有效解决了传统测深设备在黄河高泥沙水体中监测失效、精度不足、稳定性差的行业痛点，实现了高精度、全天候、低运维的自动化水深监测。

　　相较于传统水文监测设备，88K测深仪传感器具备性价比高、安装便捷、适配性广、运行稳定的核心优势，不仅可用于黄河干流、支流高含泥河道水深监测，还可广泛应用于河道淤积监测、水库水位监测、水下机器人避障、无人船水文勘测、水利工程水下状态监测等场景，为黄河流域智慧水文监测、数字孪生水利建设、水资源精细化调度提供可靠的设备支撑，具备极高的行业推广价值。
