随着城镇化进程加快，城市污水排放量逐年攀升，市政污水处理系统面临管网漏损、调度效率低、排水监测数据不准确等痛点。武汉市市区原有污水监测设备存在接触式传感器易腐蚀结垢、非满管测量误差大、运维成本高等问题，无法满足精细化管理需求。当地市政管理部门亟需一套稳定可靠的流量监测方案，支撑污水处理厂精准计量、管网堵塞预警及环保排放监管工作。

　　一、项目背景

　　市政污水管道普遍存在非满管流、介质含悬浮物与腐蚀性杂质、井下环境潮湿、无外接电源等难点，传统监测设备易损坏、数据漂移大、维护频繁，难以满足长期稳定运行要求。

　　为解决上述问题，武汉市市政部门引入大禹下水道超声波多普勒流量计，打造一套集实时监测、无线传输、智能报警、数据管理于一体的污水管网监测系统，全面提升污水治理与管网运维效率。

　　二、产品选型与技术参数

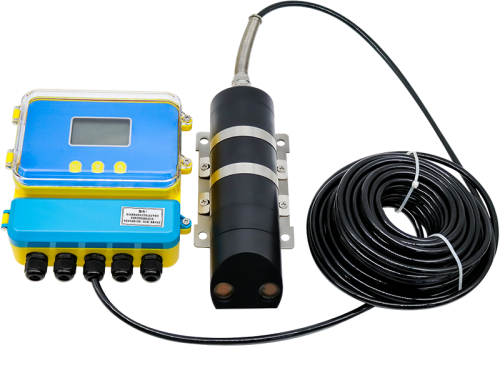

　　结合现场DN800混凝土污水管道、非满管流、介质含杂质、无外接电源等实际条件，项目选用大禹超声波多普勒流量计为核心监测设备，配套IP68超声波水位计、太阳能供电系统及RTU数据传输终端，实现全天候无人值守稳定运行。

　　核心技术参数

　　测量原理：多普勒频移原理，通过超声波反射信号频率差计算流速，结合液位数据换算流量

　　测量范围：流速0.03m/s～5m/s / -5m/s～-0.03m/s;液位0.02～10m;流量1L/s～99999999m³/h

　　测量精度：流速测量精度±1%～±3%

　　防护等级：IP68防水防腐，适应井下潮湿、腐蚀性环境

　　供电方式：12V太阳能供电，阴雨天续航7天

　　数据传输：4G无线传输，实时上传瞬时流量、累计流量、流速、水位至管理平台

　　三、项目实施流程

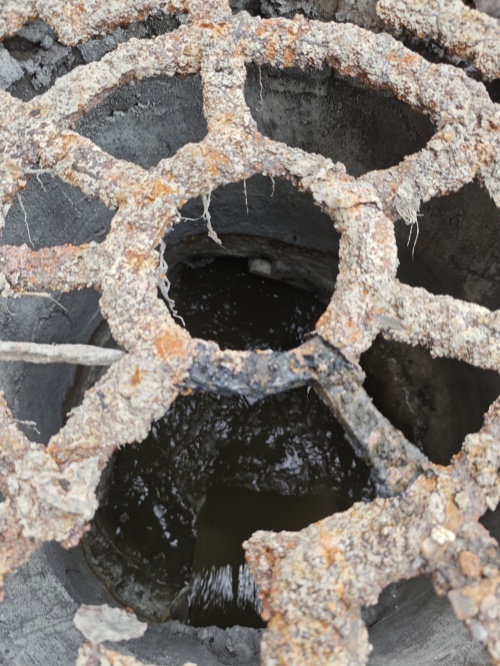

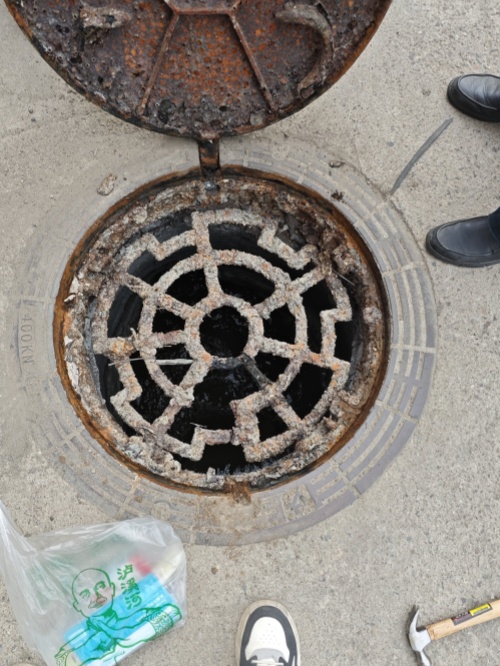

　　1. 点位勘查：选取2个窨井作为监测点，确保上下游各有5倍管径长度直管段，避开弯头、阀门等扰流结构，保障测量稳定准确。

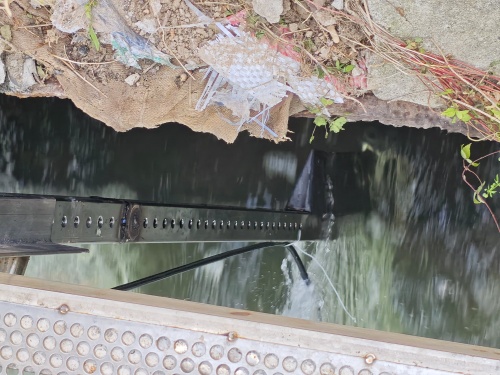

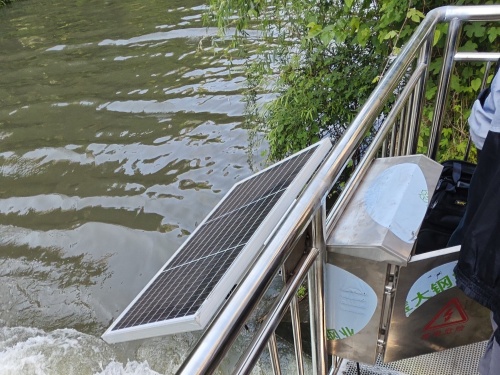

　　2. 设备安装：流量计换能器固定于管道底部内壁，水位计安装于窨井顶部，太阳能板架设于路边绿化带;整套设备1个工作日完成安装调试，无需停水作业。

　　3. 系统对接：通过RTU终端将数据接入市政污水管理平台，支持PC端、移动端实时查看，配置流量异常、水位超限自动报警功能。

　　4. 校准验证：采用容积法现场校准，测量误差控制在3%以内，完全满足市政污水计量精度要求。

　　四、项目应用成效

　　1. 核心业务价值

　　计量精度显著提升：解决传统接触式流量计易腐蚀、结垢、漂移问题，非满管场景测量准确率达99%以上，为污水处理厂核算、企业排污收费提供可靠依据。

　　运维成本大幅降低：非接触式设计无易损部件，年均维护量较原有设备减少80%，无需频繁清掏传感器。

　　管网堵塞预警更高效：实时监测流速变化，堵塞初期即可发现异常，预警响应时间从24小时缩短至15分钟;2026年该片区管网堵塞溢流事件同比下降72%。

　　环保监管有力支撑：数据自动留存、可追溯，满足环保部门污水排放监管要求，为雨季合流制溢流污染防控提供精准决策数据。

　　2. 扩展应用价值

　　该方案已在武汉市几十个污水监测点位复制推广，覆盖主管网、支管网及重点企业排污口，构建全市统一污水流量监测网络，助力市政部门实现管网运行动态调度与智慧化管理。

　　五、总结

　　大禹超声波多普勒流量计凭借非接触测量、适配非满管场景、安装便捷、防腐耐用、运维简单等优势，完美适配市政污水管道复杂运行环境。

　　本次武汉项目的成功落地，为国内同类型城市污水管网监测体系建设提供了可复制、可推广的成熟方案，显著提升市政污水管理精细化、智能化水平，助力城市水环境治理提质增效。
