福州大禹电子小型多普勒流量计现场指导

　　一、多普勒下水道流量计的作用

　　实时监测流量变化

　　可实时监测管道内的流量、流速、液位、水温等参数，帮助及时发现管道堵塞、漏水等问题，保障排水系统正常运行。

　　管道运行状态分析

　　对管道运行状态进行分析，包括流量、流速、压力等，为管网管理提供科学依据，提高运行效率

　　数据采集与远程传输

　　支持4G、NB-IoT、RS485等多种通信方式，将数据实时上传至指挥中心，实现集中监控和区域化管理，便于快速定位事故点，提升应急响应能力

　　预警与报警功能

　　对数据越限、设备故障、内涝等异常情况及时发出预警，为防汛应急提供决策支持。

       适应复杂环境

　　具备IP68防水等级，可在恶劣环境中长期稳定工作，支持电池供电，适合偏远或复杂环境安装

　　方向区分与净流量统计

　　可区分水流方向，统计正、负累计流量及净流量，适用于双向流动场景

　　二、多普勒下水道流量计的安装注意事项

　　1. 安装位置选择

　　· 水流平稳：选择水流平稳、无漩涡和回流的直管段，避免安装在弯头、阀门或泵的附近.

　　· 直管段要求：通常上游直管段长度需10倍管道直径(10D)，下游需5倍管道直径(5D)，确保流体充分发展。

　　· 空间要求：探头前方1米内不得有障碍物，探头底部距水面不小于15厘米，避免水面波动干扰。

　　2. 安装前准备

　　· 管道清洁：安装前彻底清理管道内壁，去除锈迹、油污和杂质，确保测量精度。

　　· 现场勘查：测量管道直径、壁厚，了解水流速度、水位变化和杂质情况，选择合适型号及配件。

　　· 工具准备：准备扳手、螺丝刀、耦合剂等工具，水下安装需配备潜水设备。

　　3. 传感器安装

　　· 安装方向：传感器探头应逆水流方向安装，与水流方向夹角通常为45°~60°，确保测量准确。

　　· 角度校准：传感器应垂直于水平面，如管道倾斜可微调，误差一般不超过±5°。

　　· 耦合剂使用：在传感器与管道接触部位涂抹耦合剂(如无盐黄油)，保证超声波传输效率。

　　4. 电气连接

　　· 信号线与电源：使用屏蔽双绞线，避免与高压电缆并行，确保极性正确，RS485接口需加终端匹配电阻。

　　· 防雷与接地：设备需可靠接地，接地电阻不大于4Ω，雷暴多发区应加装避雷器。

　　5. 调试与维护

　　· 零点校准：在静止水流条件下进行零点校准，确保无流量时输出为零。

　　· 定期巡检：每月检查设备外观、电缆连接和支架稳定性，水下设备每季度需清理传感器表面附着物。

　　· 故障排查：信号丢失或波动大时，先检查电源与信号线，再进行设备自检

　　总结

　　多普勒下水道流量计以其高精度、智能化和适应复杂环境的优势，已成为现代城市排水管理的重要工具。安装时需严格按照规范操作，从位置选择、管道处理、传感器安装到电气连接、调试维护，每个环节都至关重要，才能确保设备长期稳定运行，发挥最大效益。

　　如需更详细的厂商安装手册或行业规范，可进一步查询“多普勒下水道流量计 安装规范”或联系相关厂家获取技术支持。

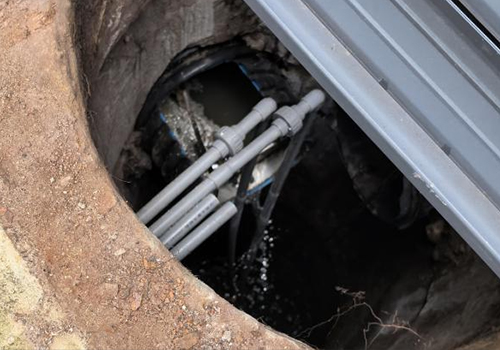

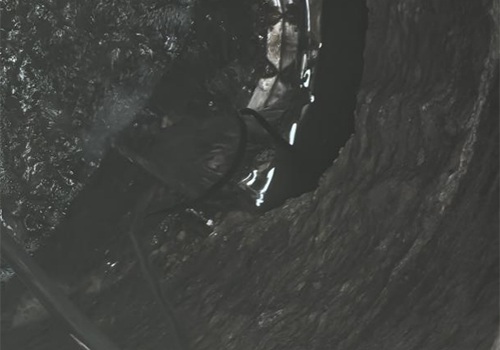

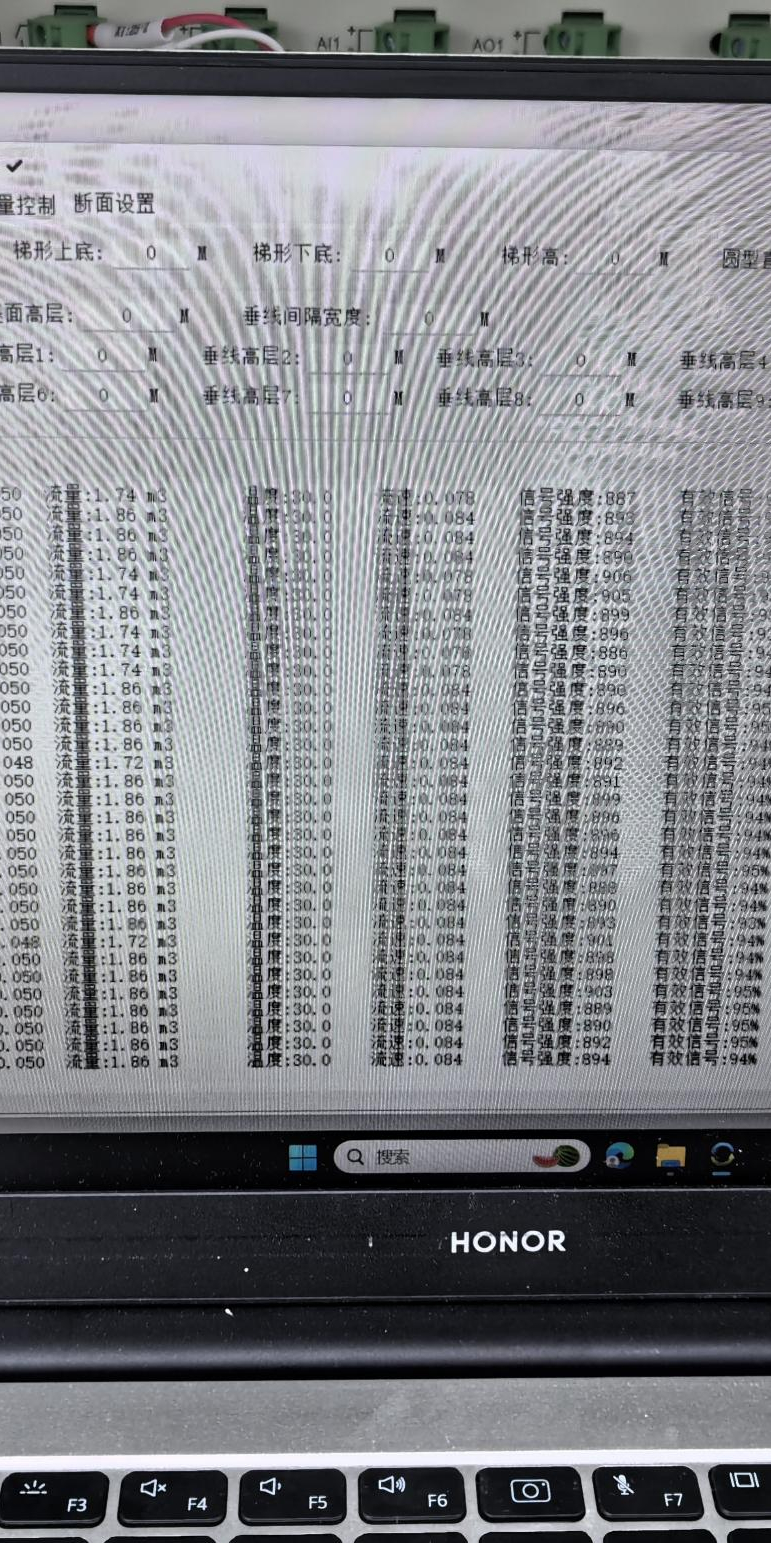

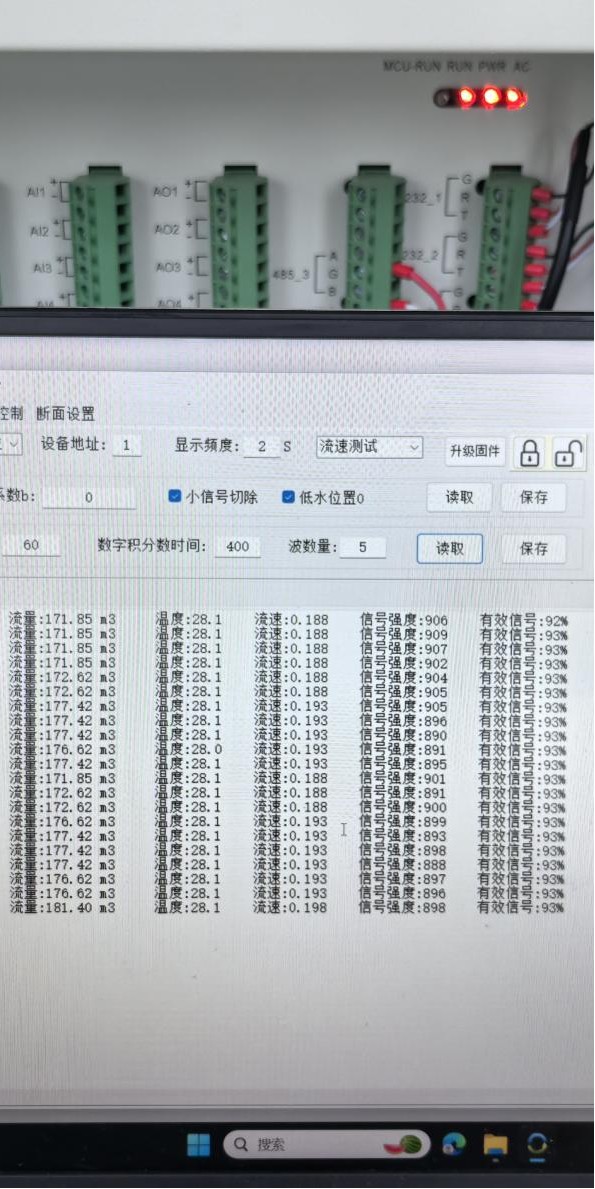

　　本现场安装水位不对，通过我们工程师现场查看，修改参数，调整安装环境，完美契合使用。
