环境特殊?水位高低?多普勒流速仪这样装才精准!【大禹电子】

发布者:丁伯苗 发布日期:2024-05-17  浏览量:285

  超声波多普勒流速流量计可运用于多种流量测量现场,如河道、涵洞、水库、灌区干渠、城市内河、城市雨污管网、城市截污干管、污水处理厂、工业污水排口、矿业污水排口等环境的流量监测。由于每个测量现场环境特殊和水位高度的不同,我们在安装的时候无法遵从流量计安装原理要求,这时候我们需要对安装原理深入理解后,根据特殊的环境适当调整安装位置,以确保流量计测试出的数据尽可能准确无误。

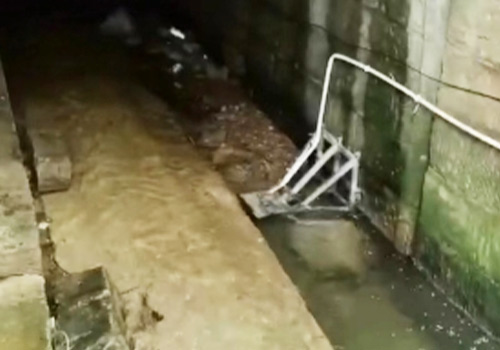

  首先,让我们来观察一下,河道流量监测使用多普勒流速仪的安装现场图:(客户反馈仪表测量的流速远远低于实际流速)


超声波多普勒流速流量计


  河道流量监测点——多普勒流速仪

  如图所示,我们可以看到多普勒流速仪的安装位置在河道右侧的矩形小渠道中。由于现场的水流量太小,以及河道特殊的形状导致了多普勒流速仪无法安装在河道总宽度的15%~20%处。


  然而,超声波多普勒流速仪在类似于该渠道的安装原理要求如下:

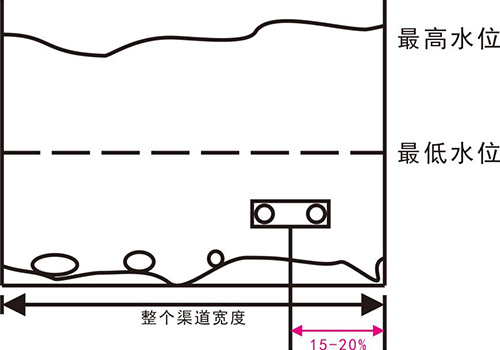

  1、流速传感器安装在整个渠道宽度的15~20%处:


超声波多普勒流速流量计

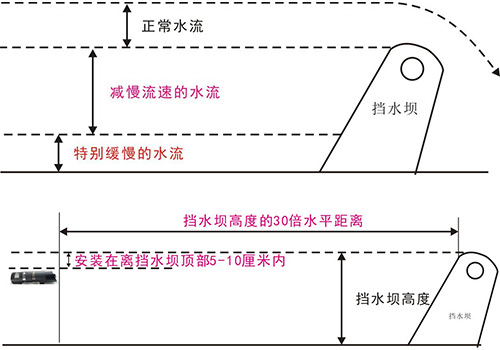

  2、挡水坝上游安装流速仪,由于挡水坝的阻流作用,使得低于挡水坝的水流会出现流动缓慢的情况,分层流速如下:




  由于底层水流速缓慢,安装的时候需要安装在挡水坝顶部5-10厘米处,并且离挡水坝前水平方向流速稳定的处。


超声波多普勒流速流量计


  离开挡水坝高度30倍水平距离安装

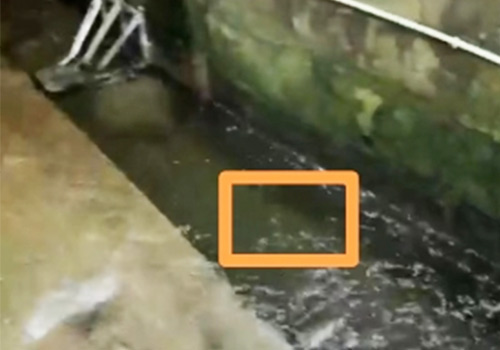

  因此,我们安装的理想位置需要调整至如图所示位置:


  这样才能使得多普勒流量计测量出来的流速真实有效。


  大禹电子产品主要四大类:工控仪表、工业传感器、海洋设备、超声波换能器。产品应用场景:超声波测距,监测水位/流速/流量/泥位/水深等,水下通信/定位/避障。
