矩形流道可选用超声波明渠流量计进行测量【大禹电子】

发布者:大禹电子 发布日期:2023-10-31  浏览量:485

  流量监测常规有:自然河道、灌区干渠、灌区支渠、水电站下泄、城市内河、城市雨/污水流量等。根据测量环境的不同,选择不同的流量仪表。


  以下是正规的矩形渠流量监测:

  渠道特点:渠道宽度59cm,高度43cm;

  渠道类型:矩形流道


  选型详解:矩形流道可选用超声波明渠流量计进行测量。如果对精度要求较高,可以选择巴歇尔槽搭配起来测量,流量测量精度为1~5%;如果精度要求不太好,可选择国标矩形堰监测,流量测量精度为10%。该测点选用的是矩形堰槽测量法,但根据矩形堰国标尺寸为:

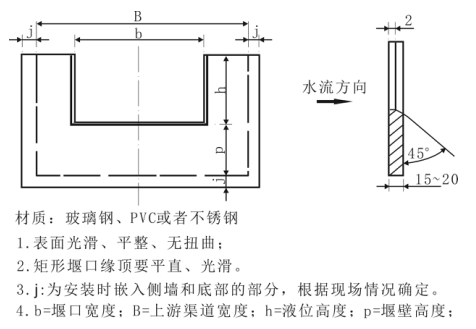

    矩形堰板的结构及注意事项:




       该测点选用最小国标矩形堰槽尺寸:b=250 B=500 h=250 P=100 在进行堰槽制作时,对流量测量的尺寸没有影响的前提下,应该视情况把B调整为590mm,h调整为330mm,这样安装的时候才更加适用于现场。

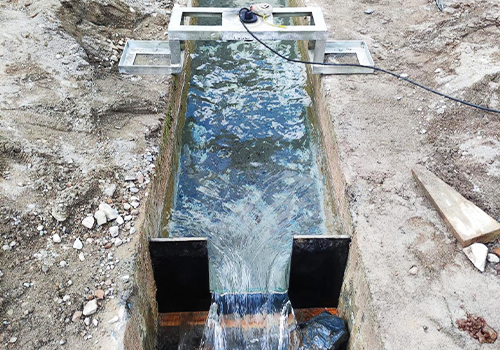

超声波明渠流量计

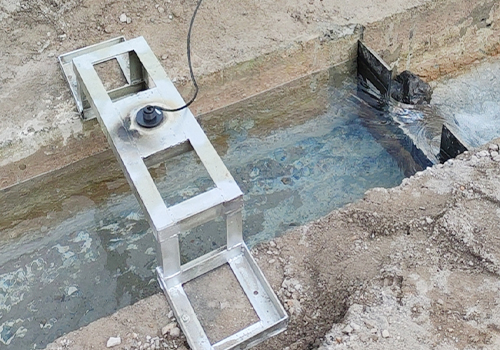

  流量仪表的传感器安装要求:

  1、传感器安装在矩形堰出水口的前面1米左右,水流平稳处;

  2、传感器安装高度距离最高水位不低于20cm;

  3、传感器安装螺纹为M48*2,安装支架开孔直径50cm即可;

  4、传感器安装时需要加橡胶圈、螺母,以传感器的固定和隔震。


超声波明渠流量计


  流量变送器的安装注意事项:

  1、传感器线缆需要单独穿管保护,避免人为破坏;

  2、变送器(即流量积算仪)需要用防水箱保护,避免进水;

  3、变送器需要有效接地,避免出现干扰。


  大禹电子产品主要四大类:工控仪表、工业传感器、海洋设备、超声波换能器。产品应用场景:超声波测距,监测水位/流速/流量/泥位/水深等,水下通信/定位/避障。
