超声波外夹式流量计应用【大禹电子】

发布者:丁伯苗 发布日期:2023-03-15  浏览量:587

  超声波外夹流量计适用于满管测管道内液体流量,适用管道DN15~DN6000,根据不同的管道尺寸选择不同型号的传感器。



传感器类型

适用管径

常温型温度范围

高温型温度范围

小型传感器

DN15~100

-40~90℃

-30~160℃

中型传感器

DN50~700

-40~90℃

-30~160℃

大型传感器

DN300~6000

-40~90℃

-30~160℃



       外夹流量计适用管道材质:碳钢、铸铁、不锈钢、PVC、PPR、PE等无衬里,内部无生锈的管道。

  可测量介质为:水


  一、选择测量点

  尽量满足仪表的直管段要求,距上游弯头至少 10D 下游 5D ,不能满足时尽量靠近中间偏下游处安装探头。(D 为管外径)

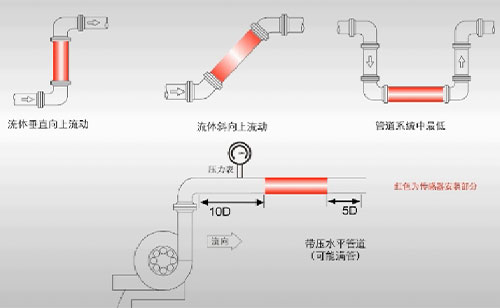

  以下为选择安装段建议


超声波外夹式流量计


  二、安装点的定位

  如果管外有保温层,根据安装距离的大小和安装方式扒掉部分保温层,定位后保证两传感器在同一轴切面上,传感器务必在管道侧面安装,请勿安装在顶部或者底部(如图)。

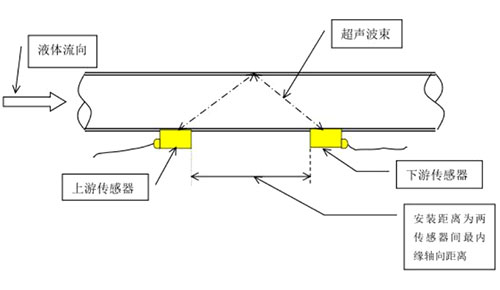

  1、外夹式传感器 V 法安装示意俯视/顶视图(外径小于 200 毫米时建议用此法)


超声波外夹式流量计

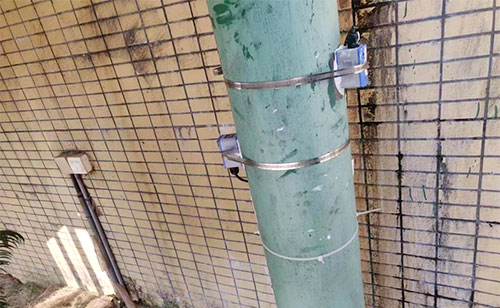

  传感器V法安装现场图一(流体垂直向上流动段)


超声波外夹式流量计

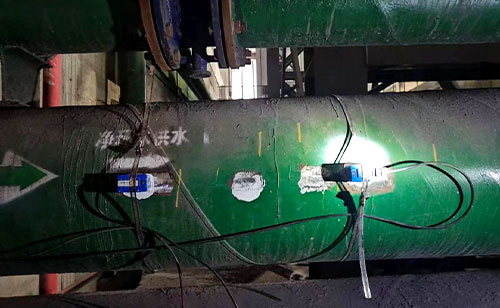

  传感器V法安装现场图二(流体水平流动段)


超声波外夹式流量计

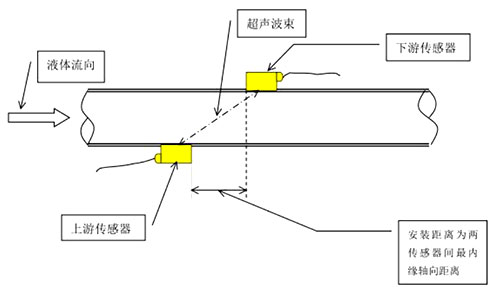

  2、外夹式传感器 Z 法安装示意俯视/顶视图(外径大于 200 毫米时建议用此法)


超声波外夹式流量计

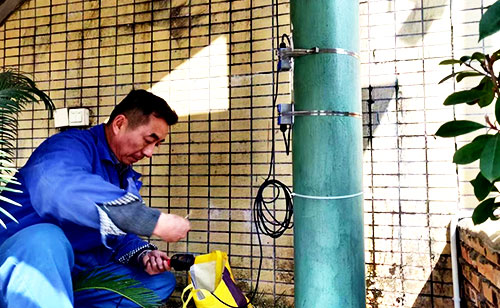

  传感器Z法安装现场图一(流体垂直向上流动段)


超声波外夹式流量计

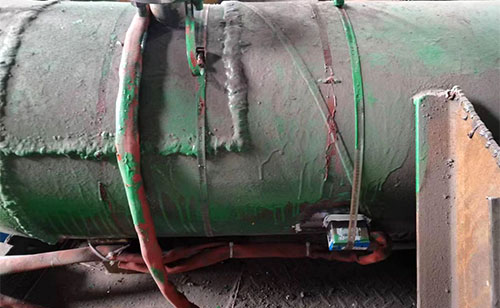

  传感器Z法安装现场图二(流体水平流动段)


超声波外夹式流量计


  实际测量中,考虑管道内上部有气泡、下部有沉淀物,故应将探头装在管道的水平两侧, 如果受空间限制,可在保证管内液体满管、无气泡的条件下垂直或有倾角地安装传感器。


  三、安装点的处理:

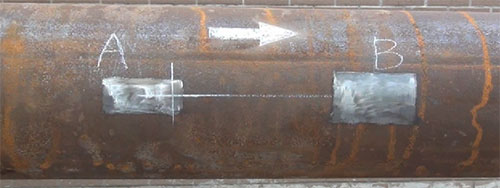

  金属管道需打磨后安装,用角磨机或直板锉在安装点打磨出大于传感器底面 1.5 倍面积左右的方形,以便移动探头调得最好的测量信号。(PVC 管不用磨,擦净即可)打磨后要求:光亮、无楞、无锈点。如下图


超声波外夹式流量计


  四、探头安装及调整:

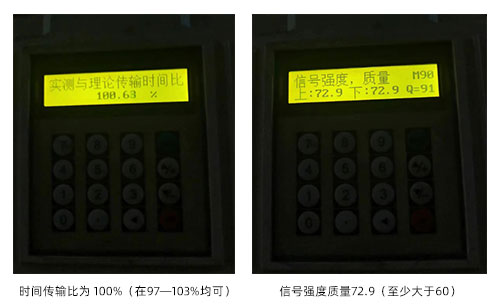

  探头安装时需在底面均匀涂抹 5-10 毫米厚耦合剂(黄油即可,110℃以上用二硫化钼)后把探头分别紧贴于管道打磨点处(保证探头底面与管道表面耦合良好,无气泡砂砾等杂质)并慢慢移动探头使时间传输比为 100%(在 97—103%均可),传感器信号强度质量均大于 60(越大越好),标记好探头位置,将耦合剂擦净换为随机附带的密封剂,传感器内灌满密封剂。 用随机附带的钢丝弹簧捆绑固定,弹簧拉伸一倍时即可。


超声波外夹式流量计
