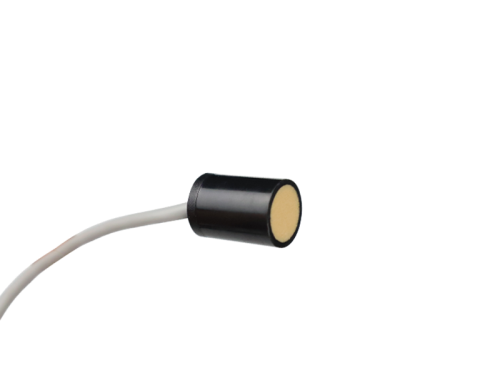

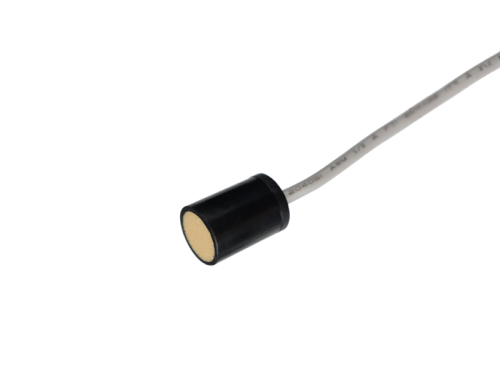

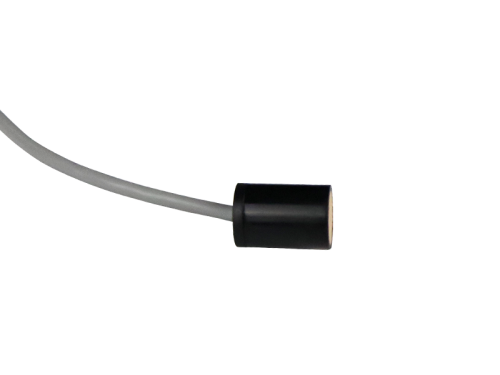

风速仪超声探头工作在户外，信号微弱，周围电磁干扰复杂，屏蔽线处理得好不好，直接决定测量数据稳不稳。大禹电子提供的DYA-200-01DA换能器，是带屏蔽线的，一共三根线：信号+、信号-、屏蔽线。但屏蔽线具体怎么接，要看后端放大电路的类型，接错了反而会引入噪声。

　　第一种：单边放大电路

　　如果您的放大电路是单端输入，也就是只用一个信号输入端对地放大，那么屏蔽线的处理很简单：**把屏蔽线和信号负极并在一起，共同接到信号的负极。 这样做的目的是让屏蔽层与信号参考地保持同电位，把外界干扰导入地，避免干扰串入信号回路。单边放大时，信号负极本身就是参考地，屏蔽线并过去不会破坏电路结构，反而能起到应有的屏蔽效果。

　　第二种：差分放大电路

　　如果后端用的是差分放大电路，情况就不同了。差分输入有两个独立的信号端——信号+和信号-，它们对干扰的抑制依赖于两条信号线的平衡。这时候，信号+、信号-、屏蔽线这三根线必须各自单独接。 信号+接差分正输入，信号-接差分负输入，屏蔽线则接到屏蔽地或机壳地，绝对不能并到信号负极上。一旦把屏蔽线并到信号负，差分平衡就被打破，共模干扰抑制能力下降，反而容易导致数据跳动或噪声增大。

　　怎么判断该用哪种接法?

　　先看您的放大电路是单端输入还是差分输入。单端就并到负极，差分就三线分开接。如果拿不准，可以查一下电路原理图，或者直接联系大禹电子技术团队。DYA-200-01DA换能器本身已经引出屏蔽线，就是为了方便您根据电路类型灵活处理。正确接地，才能让风速仪在户外长期稳定工作。
