水面上雷达用电磁波测距，水下却行不通——电磁波在水里衰减极快。水下测距靠的是超声波。一台小小的手持测深仪，怎么用超声波“看穿”上百米水深?下面拆开讲。

　　一、回声测距：和水上雷达同一个道理

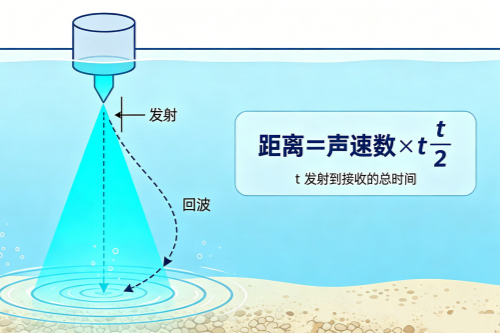

　　探头(换能器)发射一束超声波，碰到水底(或障碍物)反射回波，仪器记下“发射到接收”的时间t，再用公式算距离：

　　距离 = 声速 × t ÷ 2

　　“÷2”是因为超声波走了一个来回。这和雷达测距同一个道理，只是从电磁波换成了超声波——超声波在水里衰减远小于电磁波，所以能跑很远。

　　二、200米怎么做到的?

　　水下测量范围不是“功率越大越远”那么简单，靠三件事配合：

　　1. 频率选低频，信号走得更远

　　88kHz 比 200kHz 波长更长、水中衰减更小，所以 88kHz 量程最少能测量到到 300m;200kHz 大约能做到200m 内精确测距。

　　M80传感器有两款，第一款是200KHz的，第二款是88KHz的，用户根据自己需要选择。

　　2. 发射角控制能量

　　200kHz 发射角 8.7°±0.9°，超声波像手电筒，能量集中向前，回波更强;88kHz 16.5°±1.7° 覆盖更宽。

　　在相同发射电压、相同距离下，88kHz的回波信号本身比200kHz更强(低频衰减更慢)，但200kHz通过窄发射角将能量收拢成“窄光束”，能量密度更高，打到目标上的信号强度不弱，因此中距离精确测距同样表现优异——选哪个频率，看你是要“照得远”还是“照得准”。

　　3. 接收要灵敏，声速要补准

　　回波信号很弱，接收电路要有足够的灵敏度才能捕捉到微弱信号。同时用温度传感器补偿声速——水中声速约1500 m/s，温度每变化1℃，声速变化约4～5 m/s。如果不做温度补偿，时间测准了，距离也会算偏。

　　三、为什么最大测量深度和测量精度要分开看?

　　S20 Pro+ 精度 0.02m ±0.5% D(D=当前所测量程)。这个公式里有一个容易被忽略的细节(精度是跟着量程走的)。注意 ±0.5% D 是相对量程的：

　　• 测 10m，绝对误差约 ±0.05m;

　　• 测 200m，绝对误差约 ±1.00m。

　　所以“200m量程”和“厘米级精度”是两件事——探测距离远，选量程;探测距离近，选精度+合适频率。两者共同决定测深数据的实际价值，这正是M80传感器同时提供88kHz和200kHz两种频率的意义所在：88kHz负责深水大范围扫测，200kHz负责中距离精确测距，用户可根据实际需求选择对应频率的探头。

　　四、关于大禹电子

　　S20 Pro+ 用 M80 传感器实现 0.4～200m(200kHz)/ 0.5～300m(88kHz)量程，内置温度补偿确保不同水温下结果稳定。原理不玄乎，选对频率、控好发射角、补准声速，就能稳稳“看穿”深水。
