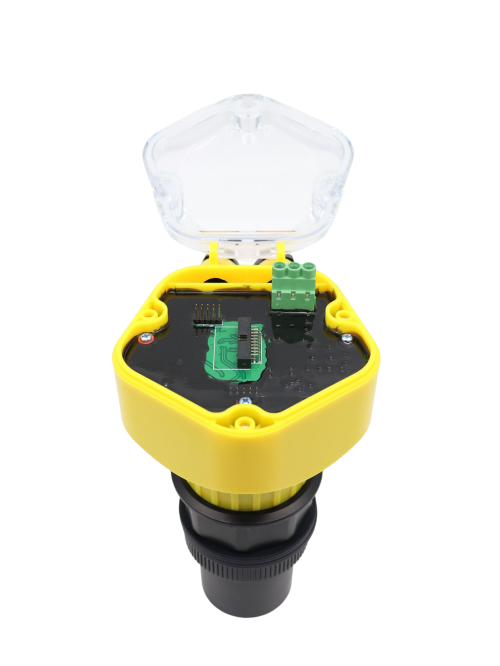

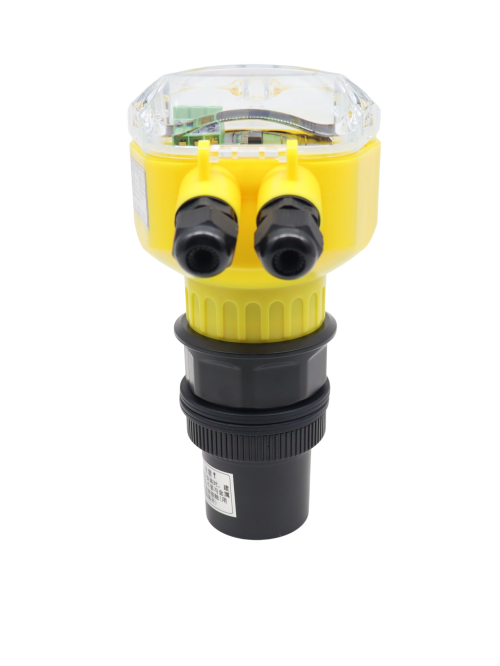

大禹电子一体式超声波液位计 4-20mA 信号传输规范说明
发布者： 发布日期：2026-04-22 浏览量：19
在工业自动化系统中，一体式超声波液位计的信号传输稳定性直接关系到液位监测的精准度与系统可靠性。大禹电子基于多年工业仪表研发经验，结合严苛的测试验证，针对本公司一体式超声波液位计的 4-20mA 二线制信号传输制定了明确规范，为用户提供可靠的现场应用指导。
在无任何电磁干扰的理想工况下(供电电源、信号接线、空间辐射均无电磁干扰)，信号传输距离主要由线缆规格决定。为确保电流信号传输过程中压降稳定、信号不失真，大禹电子给出了对应线缆选型建议：
传输距离 100 米以内，可采用 2×0.5 平方毫米的屏蔽线;
传输距离 200 米以内，建议选用 2×1.0 平方毫米的屏蔽线;
传输距离 300 米以内，推荐使用 2×1.5 平方毫米的屏蔽线;传输距离 400 米以内，需采用 2×2.5 平方毫米的屏蔽线。
需要特别说明的是，上述参数均基于理想电磁环境的实验室测试数据。在实际工业现场中，变频器、电机、高压线缆等设备会产生电磁干扰，可能影响信号传输质量。因此，大禹电子建议用户除按规范选型线缆外，还应做好屏蔽层单端接地、远离强电设备布线等抗干扰措施。对于超过 400 米的传输场景，目前暂无对应实验数据支撑，用户可联系大禹电子技术团队获取定制化解决方案，确保液位监测系统稳定运行。
