天啊，作为一个文科生，我第一次听说“超声波换能器的发射角度”这个术语时，差点没当场翻白眼!超声波的角度?人眼又看不到，摸不着，听不见了(毕竟频率远超20kHz)，这不就是玄学吗?每次工程师们一脸严肃地讨论“波束宽度”“锐度角”这些词，我都觉得自己像个局外人——就好像他们在聊火星文，而我还在纠结“之乎者也”。超声波发射角度?拜托，这玩意儿比量子力学还抽象!我花了足足两周时间，才勉强搞懂一丢丢皮毛。今天，我就来吐槽吐槽这个“鬼魅角度”，再用我文科脑袋好不容易消化出来的理论给大伙儿解释解释。别担心，我会尽量用大白话，毕竟我也是刚从“文盲模式”爬出来的。

　　首先，得搞明白超声波换能器是怎么工作的。这东西说白了就是个“声波喇叭”，能把电信号转换成超声波(频率超过20kHz的声音)。发射角度呢，指的是这个喇叭发出的超声波束(beam)在空气中传播时的扩散范围。想象你在玩激光笔：激光笔的光束如果很窄，就能精准打中远处的点;如果很宽，就扩散成一片模糊的光斑。

　　超声波换能器也一样——发射角度决定了波束是“聚焦”成一条细线，还是“散开”成一个大扇面。这个角度直接影响检测精度：角度越小，波束越集中，适合精确定位(比如医疗B超看胎儿细节);角度越大，覆盖范围广但精度差，适用于大面积的工业检测(比如水位监测)。

　　但为啥要用角度表示?因为超声波的能量分布不是均匀的!换能器中心区域的能量最强，向两侧逐渐衰减。工程师们用“分贝(dB)”这个单位来量化衰减程度。分贝是啥?简单说，就是一个对数刻度，用来表示功率变化(比如-3dB表示功率减半)。

　　发射角度通常定义为特定衰减点的角度宽度，比如-3dB角(半功率角)，意思是波束两侧功率下降到中心最大值50%时的角度范围。这玩意儿在声学理论中至关重要——它关系到超声波的有效探测距离、分辨率和灵敏度偏差。举个实际例子：在汽车倒车雷达里，如果发射角太大，超声波会乱散射，导致误报;太小了，又探测不全，安全隐患就来了。

　　不过，理论听起来高大上，现实中却埋了一堆“坑”。超声波传播还受介质(如空气或水)、频率和环境干扰的影响。高频换能器(如40kHz)通常发射角小，适合精准应用;低频的(如25kHz)角度大，覆盖范围广。但整体上，发射角度是设计换能器的核心参数——工程师们靠它优化性能，避免“声波失控”。

　　像我这样的文科生根本看不懂这个锐度角、波束宽度是啥?

　　理论讲完了，可我作为文科生，还是懵圈的!锐度角?波束宽度?这些词听着就像天书，百度一搜全是公式和图表，脑子瞬间炸锅。幸好，我不是一个人在战斗。为了搞懂这个发射角度，查了《超声手册》这本书，有详细的介绍：

　　换能器的指向性：

　　换能器和换能器阵的指向性是指其发射响应(电压响应和功率响应)或接收响应(声压灵敏度或功率灵敏度)的幅值随方位角的变化而变化的一种特性。通常，它在某个参考方向有一个极大值。将这种指向性响应按其相对比值画成图，就可以得到指向性响应图。这种图可以绘成二维的，也可以是三维的。一般是二维图。

　　发射换能器或换能器阵指向性形成的物理原因是发射器各部分所发射声波在自由场远场区中干涉叠加的结果，将辐射面上每一点看作点声源，点声源所产生的声波是没有指向性的球面波，所有这些子波相互叠加，在发射空间的远场便形成了指向性。

　　对接收换能器或换能器阵指向性形成是由子接收换能器或换能器阵处于声源的远场区，到达接收阵表面上的声波产生的总作用力是各子波干涉叠加的结果，这一总作用力随入射声波线束入射角变化而变化，其开路输出电压也随入射波束入射角变化而变化。

　　若换能器或换能器阵的各阵元都是互易换能器，可以证明换能器或换能器阵的发射指向性图与接收指向性图是相同的。

　　指向性参数的描述：

　　锐角度

　　：指主波束在两侧出现的第一个极小值之间的夹角;

　　波束宽度

　　：指主波束指向性函数在主极大两侧下降到主极大值的0.707(半功率点)的夹角;

　　波束宽度还有、、等

　　旁瓣级：指向性图中最大旁瓣幅值归一化的声级，他的大小对发射器来说反映旁瓣方向上总辐射能量比例的多少，对接收器来说反映旁瓣方向上假目标信息量的多少。

　　定向准确度：在水声中常用的参量，当声源逐渐偏离最大值方向，检测设备所接收到的声压值也将有最大值逐渐减小，指示器上能发现这种减小所对应的最小偏角称为设备的定向准确度，

       用表示，它与指向性函数之间的关系为：

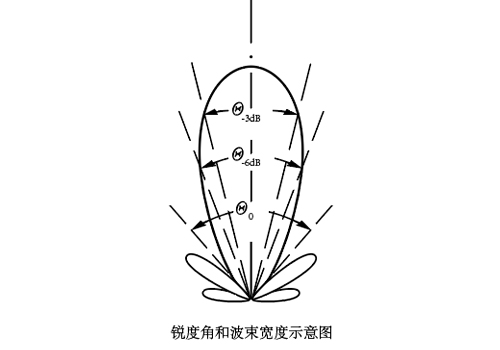

　　图解时间：三张图拯救一个文科生的智商。

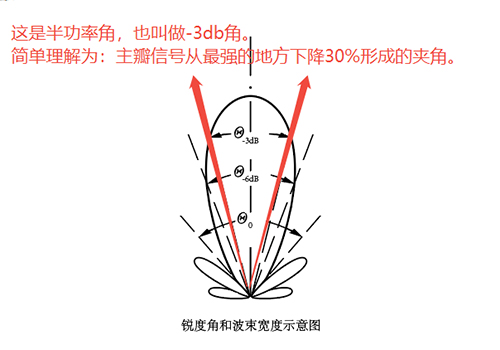

　　第一张：-3dB发射角(也叫半功率角)

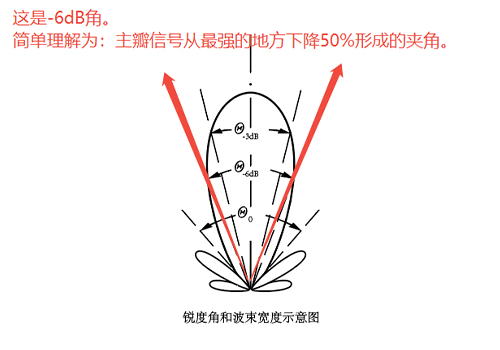

　　第二张：-6dB发射角

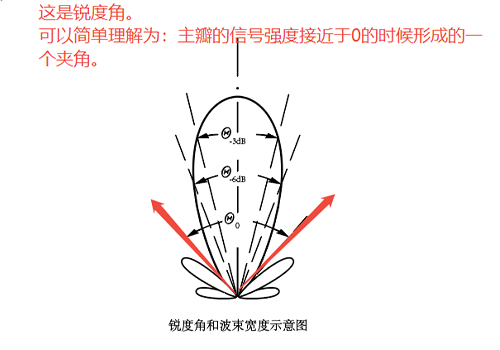

　　第三张：锐度角

　　折腾了这么一大圈，我才彻底明白：超声波发射角度虽然看不见摸不着，但通过dB衰减和图形可视化，它其实很“接地气”。-3dB角是核心能量区，-6dB角是扩散边界，锐度角是焦点精度——三者结合，定义了超声波如何在现实世界中“大展拳脚”。
