40KHz普通型换能器(DYW-40-500A)
名称：40KHz普通型换能器
型号：DYW-40-500A
工作温度：-40～+80℃
频率：40KHz±10%
工作电压：峰值电压＜1500Vpp
本产品适用于：流速、流量、测距等
全国热线
0591-28082552
产品详情
一、换能器的主要技术指标

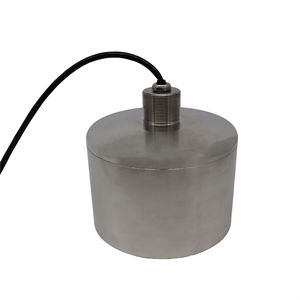

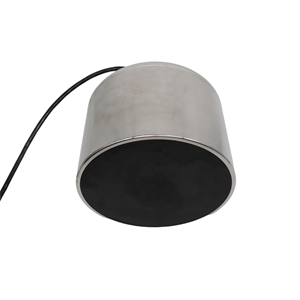

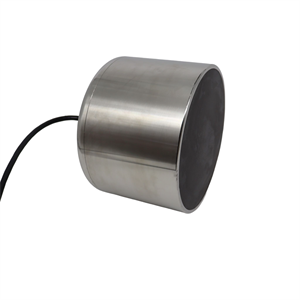

项目 | 技术指标 | 实物图片 |
名称 | 40KHz普通型换能器 |
|
型号 | DYW-40-500A | |
频率 | 40KHz±10% | |
最小阻抗 | 150Ω±20％ | |
电容量 | 39000pF±20％ @1KHz | |
灵敏度 | 空载驱动电压：500Vpp，距离0.7m， 回波幅度15V | |
工作电压 | 峰值电压＜1500Vpp | |
工作温度 | -40～+80℃ | |
压力 | ≤10公斤或者1MPa | |
角度 | (波束宽度)半功率角@-3dB:15.6°±10%， 锐度角37°±10% | |
外壳材质 | 304+PI | |
用途 | 流速、流量、测距等 | |

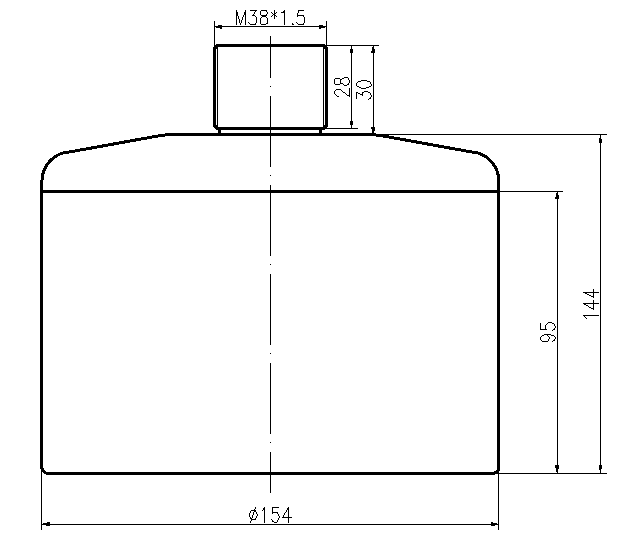

安装尺寸 | 详见产品结构图 | |
防护等级 | IP68 | |
重量 | 7000g±5％（线长：20m±0.3m） | |
接线说明 | （三线）：红：换能器＋、绿：温度传感器＋、黑：公共－； | |

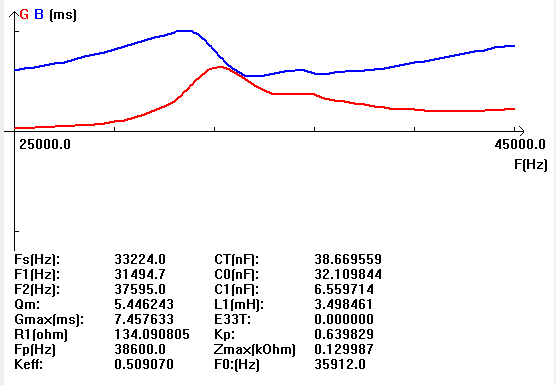

二、换能器的导纳曲线图
